Cổng Lpt 25 chân để hàn
Mạch giao tiếp PC đơn giản nhất
Chưa thấy có bài nào nói về mạch này, hôm nay admin post mở hàng bằng một cái mạch giao tiếp đơn giản nhất.
Công dụng: Kết nối giữa máy tính PC và Mạch điều khiển động cơ, các công tắc hành trình, nút dừng khẩn cấp…
Phạm vi ứng dụng: nên dùng mạch này với các driver chính hãng, các driver tự làm thì nguy cơ die máy tính là cao nên cẩn thận trước khi dùng. Các driver tự làm nên dùng mạch Giao tiếp có cách ly.
Chế tạo:

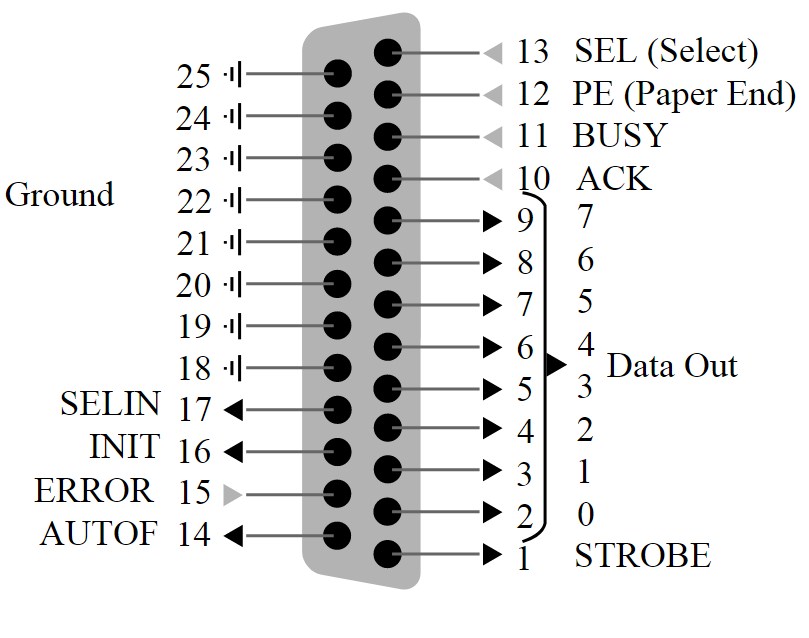

Bảng dưới đây là một sơ đồ các dây
của một cổng song song tiêu chuẩn.
| Chân | Mô tả | I/O | Chân | Mô tả | I/O |
|---|---|---|---|---|---|
| 1 | -Strobe | Out | 14 | -Auto Feed | Out |
| 2 | +Data Bit 0 | Out | 15 | -Error | In |
| 3 | +Data Bit 1 | Out | 16 | -Initialize Printer | Out |
| 4 | +Data Bit 2 | Out | 17 | -Select Input | Out |
| 5 | +Data Bit 3 | Out | 18 | -Data Bit 0 Return (GND) | In |
| 6 | +Data Bit 4 | Out | 19 | -Data Bit 1 Return (GND) | In |
| 7 | +Data Bit 5 | Out | 20 | -Data Bit 2 Return (GND) | In |
| 8 | +Data Bit 6 | Out | 21 | -Data Bit 3 Return (GND) | In |
| 9 | +Data Bit 7 | Out | 22 | -Data Bit 4 Return (GND) | In |
| 10 | -Acknowledge | In | 23 | -Data Bit 5 Return (GND) | In |
| 11 | +Busy | In | 24 | -Data Bit 6 Return (GND) | In |
| 12 | +Paper End | In | 25 | -Data Bit 7 Return (GND) | In |
| 13 | +Select | In |
Thương hiệu: KTT Connector

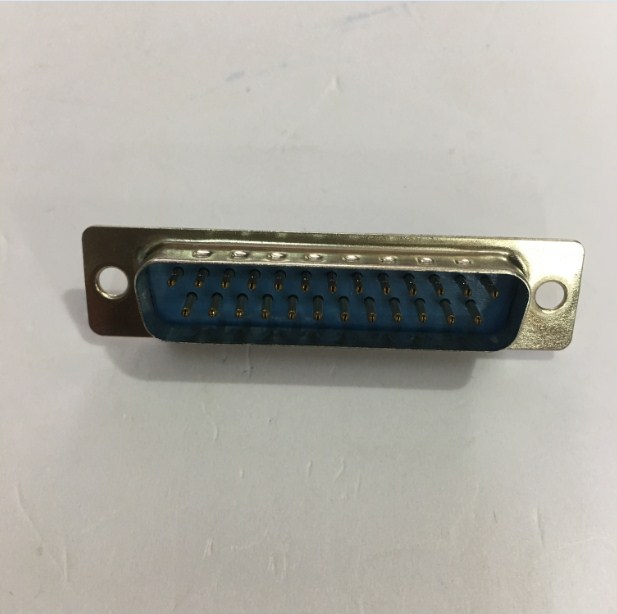

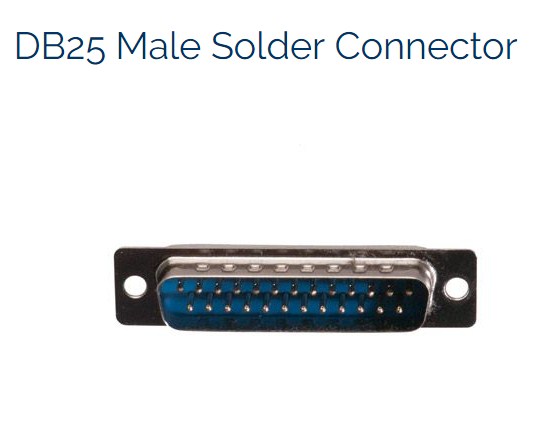

Model: LPT 1284 Parallel DB25 Male Solder Connector
Xuất xứ/Nguồn hãng: China Connector
Loại sản phẩm: Đầu Rắc Hàn Cổng LPT 1284 Parallel 25 Chân Dương DB25 Male Solder Connector

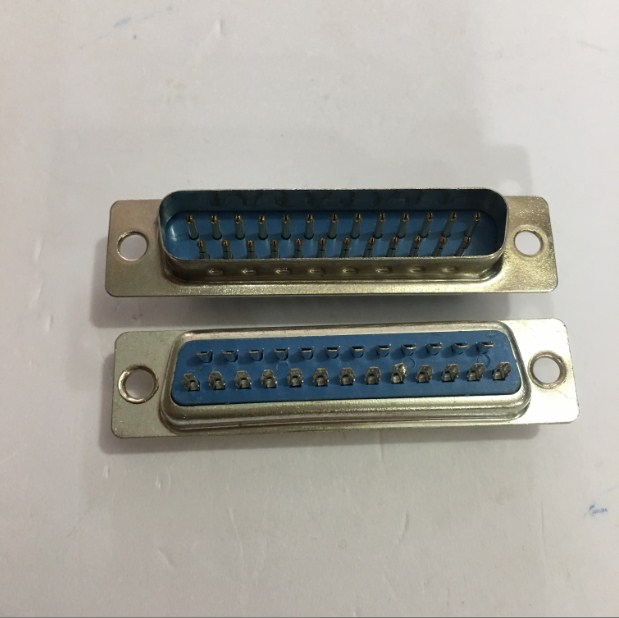

Đầu nối A: Connector LPT 1284 Parallel DB25 Male (DB25 chân dương)

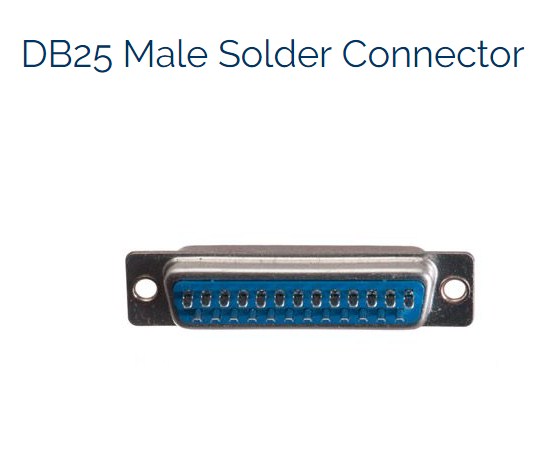

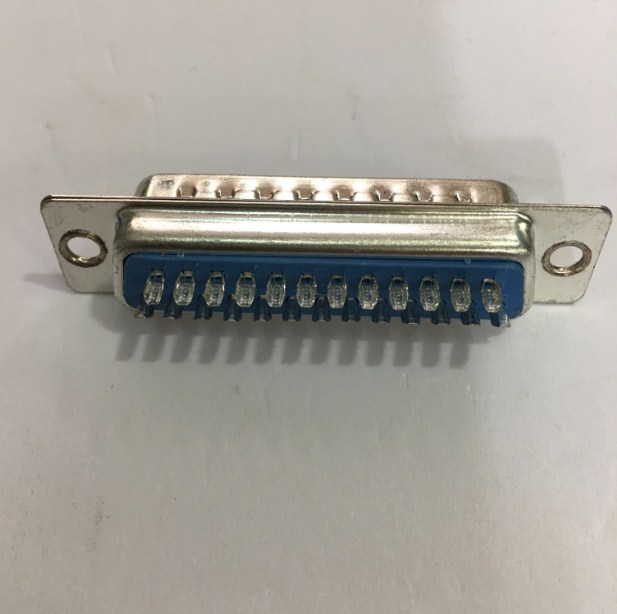

Đầu hàn B: Connector LPT 1284 Parallel 25 Pin Wire Solder (25 Pin hàn cáp)
Kích thước: Lắp vừa vỏ ốp chuẩn DB25
Chất liệu: Vỏ thép mạ thiếc

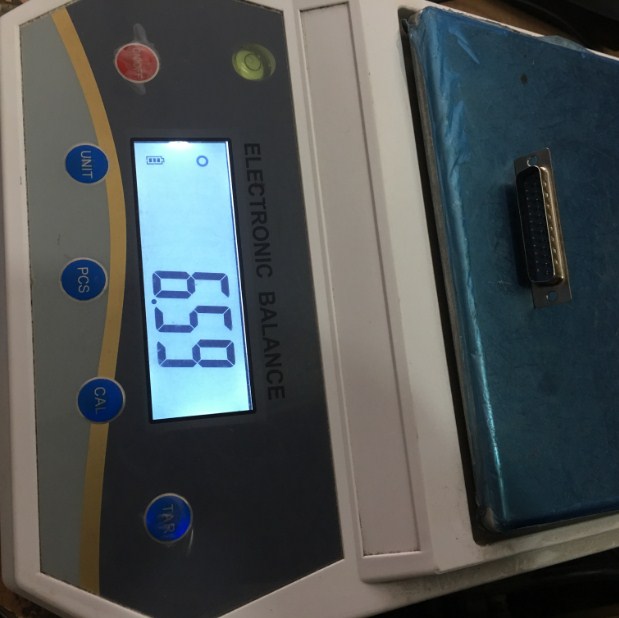

Cân nặng: 6g
Chuẩn IEEE 1284
IEEE 1284 là một tiêu chuẩn về giao diện ngoại vi song song hai chiều cho máy tính cá nhân. Nó được phê chuẩn phiên bản cuối cùng (final release) vào tháng 3 năm 1994. Tiêu chuẩn này định nghĩa các đặc trưng vật lý, phương thức truyền dữ liệu của cổng song song.
IEEE 1284 đặt ra để tiêu chuẩn hoá việc kết nối giữa máy tính với một thiết bị ngoại vi có tính chất cố định, tuy nhiên khi mở rộng chúng với các loại thiết bị ngoại vi mang tính di chuyển (như các loại máy quét, máy in, CNC, PLC, …) chúng cũng được hỗ trợ
